    自镇流灯负载柜

    型号:L02.68

    一、产品概述:

    本负载控制柜符合GB16915.1-2014《家用类似用途固定式电气装置开关》标准中第19.3 条、IEC60669-12007 等标准要求。适用于家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命试验。用于控制自镇流灯的开关,应经受得住当控制自镇流灯电路时出现的电应力和热应力而不会过度损坏或其它有害影响。所试开关额定电压不大于250V,额定电流不大于16A。目的是考核开关是否能经得起正常使用中出现机械损坏及电气疲劳破坏,以及有无出现触头粘连现象或长期闭合或断开现象,检验其有无过度磨损和其它有害后果。

    二、技术参数

    1、输入电源:AC220V,50/60Hz,20KVA,测试外部供电电源,且电源的预期短路电流(RMS)在功率因数为0.9(滞后)时应在3KVA-4KVA之间

    2、输出电压:AC 0-250V连续可调

    3、被试开关的额定电流,不超过20A

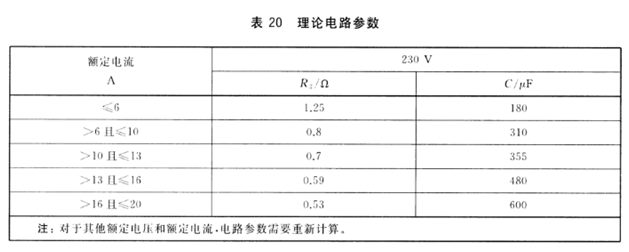

    4、负载模型:符合GB16915.1-201419.3条的负载电流的示波器波形,以及I2t的积分波形,设备配套示波器进行波形显示,波形清楚显示。并采用下表的RC 阻容网络实现不同的负载:


    5、输出路数1路;设备自带预调功能,方便使用前调节额定参数。

    6、触摸屏显示自动计数099999 次任意设定,到达设定次数时自动停止试验

    7、波形检测:标准示波器接口,设备上配有示波器,显示波形,方便检测电流波形及时间;

    8、保护功能:漏电、过载(过压、过流)、过热等保护;

    9、负载导通角度电压波形的90±5度,符合标准GB16915.1-2014中关于自镇流灯负载试验(19.3)的要求,理论测试参数参考标准表19、表20以及附录C要求。

    10、显示精度:电压±0.1%读数+0.1%量程

                  电流±0.1%读数+0.1%量程

                  功率±0.1%读数+0.1%量程

                  功率因数±0.03

    11、工作周期:断续工作制,散热方式为风冷。

    12、外形尺寸:以实际为准,带刹车的万向轮。



    序号

    附件资料名称

    数量

    备注

    1

    操作说明书

    1



    2

    出厂合格证

    1



    3

    保修卡

    1



    4

    随机易损易耗备件明细单

    1
