一、      概述

本装置是根据球压试验相关标准IEC60695-10-2中条款要求设计制造，用来测试非金属材料耐热性的专用仪器。适用于电工设备及其组件和零部件、非陶瓷的固体电绝缘材料等非金属材料耐热性试验。

二、      技术参数

三、     平衡校验：

将压力球放在支座上，根据其摆动的情况，对载荷体位置作适当调整，然后拧载荷体紧，把压力球重新放支座上，观察其摆动情况，以确定调整效果。

只有在平衡情况下，压力球才能平稳放置，否则压力球会有明显地摆动，如果用光学设备检测，将会严重影响测试结果准确性。

四、      使用方法

1.  将球压试验仪和样品台放入加热箱内加热，在标准要求温度（通过热电偶以获得所要达到的实验温度）下保持24h或者达到热平衡条件之后，方可进行下一步试验。

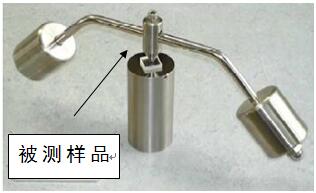

2.  将预处理好的样品置于圆形基座中心平面上，其上表面须保持水平，再将球压试验仪的中间位置的钢球（R2.5mm）平稳地压在被测样品上面。样品的厚度须在2.5mm以上，若一片样品厚度不够时，则须以二片或多片迭在一起测试；

3.  1小时之后，需垂直向上移开压力球，在10秒内将样品浸入冷水中，冷却至大约室温，然后用2mm检测工具（读数显微镜等）检测钢球压痕，其直径不得大于2mm，然后取出样品进行下一步试验。

★ 对应各种材料的详细试验方法及要求请按照相应标准执行！

五、      保养与维护

l  R2.5钢球为轴承钢，注意防锈。

l  保持支座端面的光洁平整。

l  防止异物阻塞Ф2.5热电偶孔。

l  防止砝码螺丝出现松动。

六、标准配置清单：

球压试验仪        1套

K型热电偶         1支

便携盒             1个

耐高温手套         1双

    选配清单：
